真空殘余氣體分析儀（RGA）

•

殘余氣體分析儀RGA是一款小巧、方便、實用的四級桿質譜分析儀，主要用于：

* 真空系統本底狀態鑒定

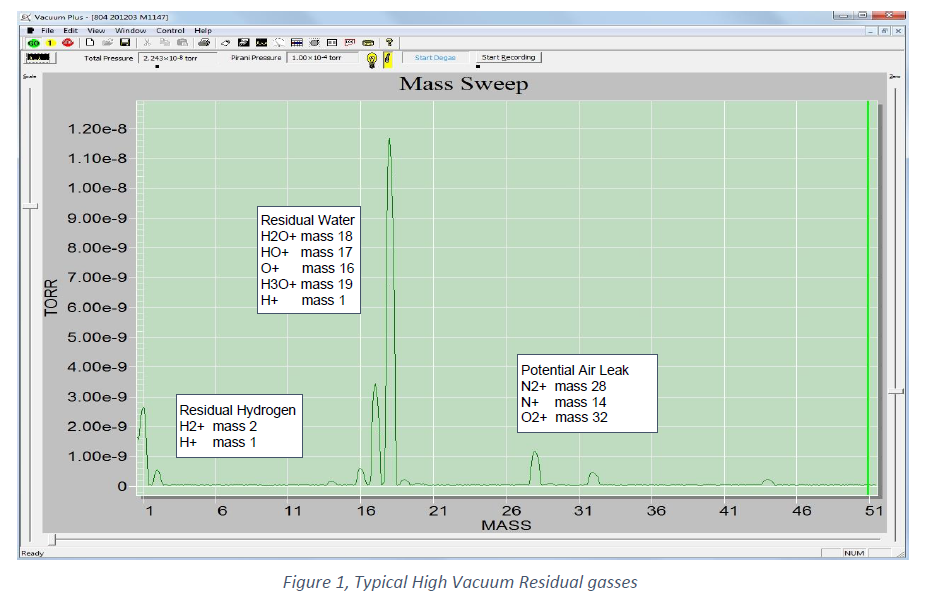

  在系統達到極限真空時測定殘余氣體的種類和量值

* 真空系統污染監測和控制

  清洗介質殘留,返油（碳?xì)浠衔铮?/span>,表面放氣（空氣, H2O,   O2, CO, CO2）

  通過軟件中的標準氣體庫,可確定氣體成分.

* 真空工藝監控

  - 在線監控:實時反映工藝異?；蚱?/span>

  - 數據按時間自動存儲（SOD文件）以便

    日后追溯進行工藝分析

  - 繼電器輸出可用于控制閥門

  - 模擬輸出可連線PLC

* 鍍膜工藝研究開發

  各種工藝氣體的相對比例對工藝/產品的影響

* 等離子體研究

  等離子體放電過程中氣體成分變化


RGA的選用

 電子倍增器（EM）+法拉第杯（FC）:10^-14~10^-15 Torr

* 質量數（AMU）

    取決于需要探測的氣體

    100AMU傳感器 探測范圍: 1-100AMU

     200AMU傳感器 探測范圍: 1-200AMU

     300AMU傳感器 探測范圍: 1-300AMU

    絕大多數工業應用僅需100AMU傳感器

* 工作壓強范圍

    - 標準RGA: < 5 x 10^-4 Torr

    - 高壓強型: < 1 x 10^-2 Torr，需另配真空系統
