天線形狀

[40 mm x 40 mm x 40 mm] & 定制

天線通信

2 x SMA 同軸線

采集單元電源適配器

24 Vdc, 0.5 A, 4.1 mm 公頭

采集單元接口

Micro USB, Serial, Ethernet

采集單元協議

USB, HTTP Web Service, EtherCAT, Ethernet/IP Others on request

采集單元形狀

[122 mm x 70 mm x 41 mm]

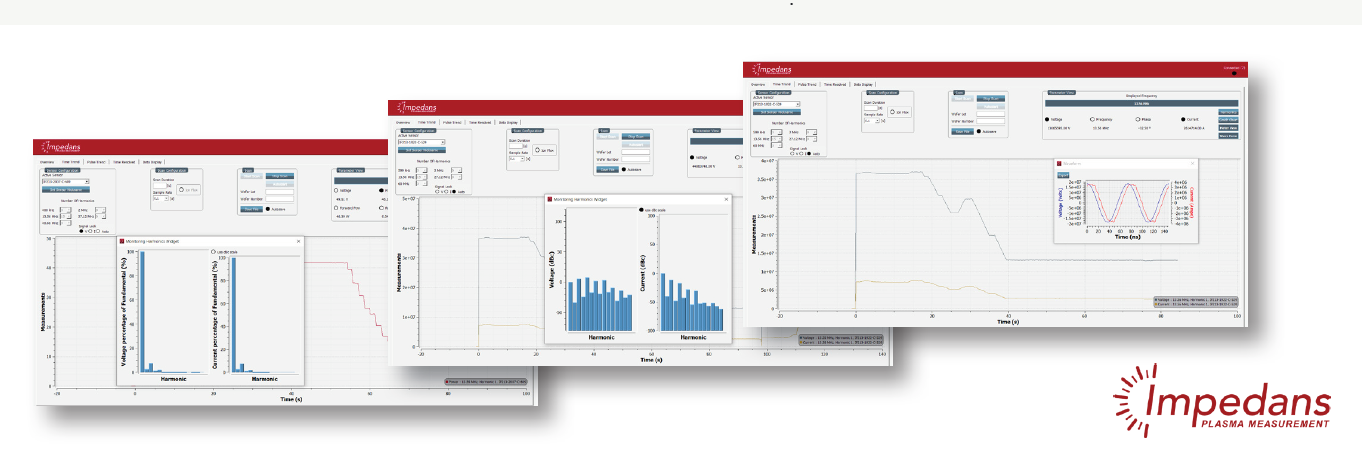

連接方式 (Impedans Software)

USB 2.0, Ethernet

通信協議 (Standard)

USB 2.0, HTTP Web Service

通信協議 (OEM Options)

EtherCAT, EtherNet/IP, Serial, RS232

參數報告速率(Standard)

可調; USB up to 500 S/s, Ethernet up to 100 S/s

采集單元脈沖同步

外部同步: TTL input

內部同步: Software level trigger

基頻范圍

350 kHz - 100 MHz or 40 kHz - 400 kHz

諧波頻率(FN) 范圍

350 kHz - 500 MHz or 40 kHz - 2 MHz

諧波頻率 (FN)

≤ 15 per fundamental (64 max.), ≤ 32 simultaneously

每個頻率輸出參數

V & I [不校準], 相位, 諧波

射頻脈沖輪廓描繪

1 微秒分辨率

脈沖內檢測

監控脈沖內的兩個點[standard software],

監控脈沖內任意個點[使用API]

射頻脈沖范圍

10 Hz to 100 kHz

附加功能

射頻波形重建

電壓通道范圍

任意 [可調節 gain]

電流通道范圍

任意 [可調節 gain]

相位范圍和分辨率

[僅當V和I通道被鎖定時可用]

+/-180 度， 0.02 度分辨率

諧波相位范圍和分辨率

+/-180 度， 0.02 度的分辨率

晶圓移位探測

等離子體阻抗監控

漏氣和氣體污染探測

工藝重復性

硬件老化檢測

匹配器故障等
