自動化朗繆爾探針系統-(ALP) System?提供了一種測試等離子體參數的關鍵的基礎的診斷工具。
Impedans朗繆爾探針系統(以下簡稱ALP系統)可以對主要的等離子體參數進行實時在線監測:
等離子體密度
電子溫度
離子電流密度
等離子體電位
懸浮電位
電子能量分布函數(EEDF)
探針設計
ALP系統可對直流、脈沖直流、微波和射頻等離子體進行診斷測試。標準探針軸的長度為300mm,也可根據需求延長至1.4m。嵌入式的探頭固定裝置能夠有效防止在探針采集區域由于濺射導電層引起的增量。
簡單適宜的探頭固定設計使得探頭的更換十分容易。標準探針材料為鎢,也可由鉬、鉑、因瓦合金等制成。根據用戶要求,我們可定制不同長度、直徑、材料和形狀的探 針,同時分析軟件的升級也相當簡便。
雙探針
雙探針可針對接地情況不佳的現場加以應用,可用于RF/pRF和DC/pDC等環境。并可測得高密度等離子體。
探頭清潔
作為標準配置,自動清潔功能使得清潔探頭更加容易,尤其對于沉積等離子體特別有用。ALP系統的應用軟件可支持自動清潔和手動清潔雙重操作.
時間分辨測量
一種高速的“高級廂車”模式可以很大地提高時間分辨測量的分辨率,時間間隔低至12.5ns。此模式可支持的觸發頻率高達1MHz,同時一種內置的可調時間間隔的程序亦可對探針測量進行時間閘控。
空間分布測量
使用自動線性驅動系統(最小步階0.1mm)能將朗繆爾探針深入到等離子體腔室的不同位置中,在探針?biāo)_(dá)位置,可測得附近等離子體的參數,繪制出各個參數不同空間位置的變化趨勢圖。
直流補償
一種新穎的預掃描模式可以排除對直流補償電極的需求,在探針消耗不同電流時,能檢測到IV特征曲線中電壓的漂移。亦可確定等離子體的對地電阻,同時加以適當?shù)男拚?/span>
射頻補償
探針桿由陶瓷制成,使得探針對等離子體的耦合達到很好的效果,同時配以優良的射頻濾波,排除射頻對等離子體測試的干擾。用戶可自由選擇5個射頻頻率,我們可以確保這個5個頻率的測試達到很好的效果。
高級廂車
80MSPS的采樣速率能夠在當前單周期的特定電壓下獲取時間分辨的全部數據,非常大的降低了死時間,在時間分辨測量中改進了信噪比,確保測量的準確性。
等離子體參數 診斷范圍 | ALP系統 控制單元參數 | ||
懸浮電位 (Vf) | -145V to 145V | 電壓掃描范圍 | -150V to +150V |
等離子體電位 (Vp) | -100V to 145V | 電流掃描范圍 | 1.5uA to 1A 15nA-150mA 1.5nA-15mA |
等離子體密度 (Ni/Ne) | 106 to 3x1014 cm-3 (依據不同電流范圍) | 通訊方式 | USB 2.0 |
電流密度 (Jp/Je) | 1uA/cm2 -30mA/cm2
| 采樣速率 | 80 MSPS (V,I) |
電子溫度 (kTe) | 0.1 to 15eV | 獲取數據分辨率 | 4.5mV 100pA |
電子能量分布函數 (EEDF) | 0-100eV | 時間分辨間隔 (廂車模式) | 最小12.5nS |
德拜長度(Ld) | |||
探針參數 | 外部觸發 | TTL兼容, 10Hz -1MHz | |
直流,脈沖直流, 微波等離子體 | 標準探針 | 應用軟件 | |
射頻等離子體 | 寬頻探針 2MHz – 100MHz | 操作系統 | Windows 7 以上 |
長度 | 300mm to1.4m, 可定制其他長度 | 線性驅動系統 | |
探針桿直徑 | 陶瓷桿, 直徑9.5mm, 可定制 | 行程 | 300mm, 450mm, 600mm, 900mm, 可定制 |
可定制 | 45°彎曲, 90°彎曲, 其他彎曲角度 | 速率 | 25mm/sec.Max |
操作溫度 | 標準230°C, 按要求可達1200oCmax | 步階 | |
探頭尺寸 | 直徑0.38mm, 長度10mm | 烘烤溫度 | 230°C |
探頭材料 | 標準鎢絲, 可定制其它材料 | 真空度 | 泄露速率小于 1 x 10-10 mbar.l.sec-1 |

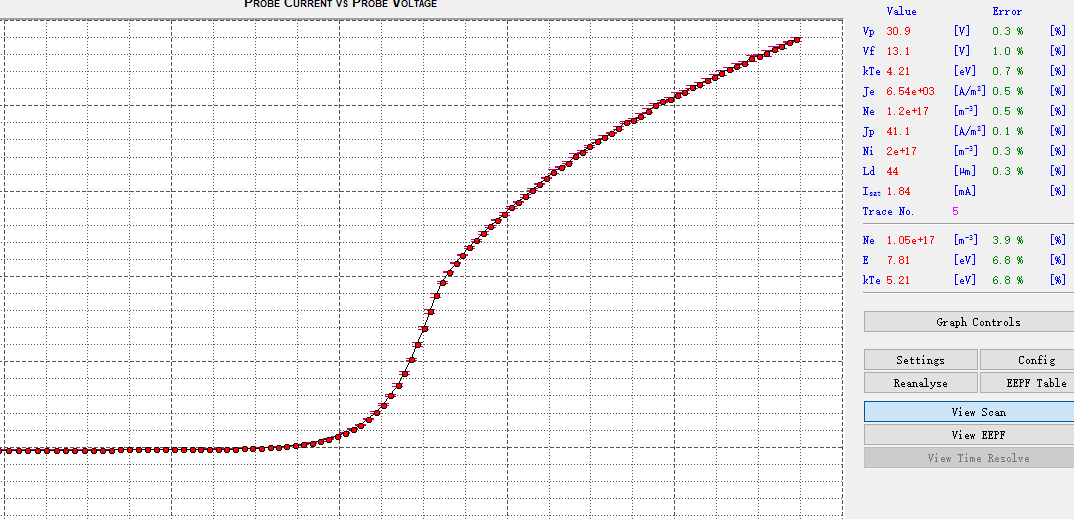

ALP軟件示意圖
