縱橫比離子能量分析儀（Vertex）

•

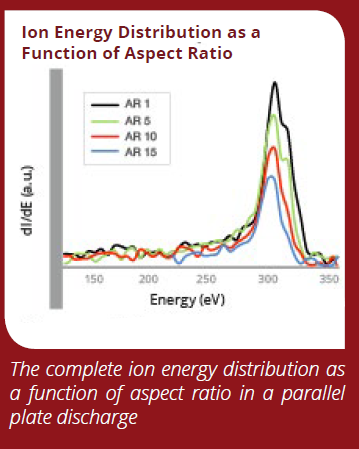

縱橫比離子能量分析儀Vertex可測量轟擊到表面上的不同角度離子的能量和流量。離子角度用AR（Aspect Ratio）即離子入射的縱橫距離比例表示，該儀器可輕松測量不同縱橫比的離子所具有的能量和流量大小。

測量參數：

AR范圍                                                                             0.5-20

AR分辨率                                                                         0.5

離子能量范圍                                                                  0 - 2000eV max

離子流量                                                                         0.001 - 700mA/cm2

時間分辨頻率范圍                                                          4Hz to 100 kHz

離子能量分布函數（IEDF）分辨率                                +/- 1eV nominal

RFEA 探測器：

探測器直徑                                                     33mm
底座直徑                                                        標準:70mm,100mm(4"),300mm(12") ，或按要求定制其它尺寸

底座厚度                                                        5mm

安裝                                                               探測器與底座一體化安裝

探測器殼體材料l                                            陽極氧化鋁，不銹鋼，或按要求定制其它材料

探測器底座材料                                             陽極氧化鋁，不銹鋼，或按要求定制其它材料

底座至腔壁連線長度                                     標準：650mm，可定制其它長度

腔室整體連接裝置：

法蘭型號                                                       標準： CF40； 或定制其他型號

電子控制單元

電壓范圍                                                      -600V to +600V (抑制電壓), -2000V to +2000V (柵極掃描電壓)

電流范圍                                                      100pA to 60mA

通訊方式                                                       USB 2.0

軟件

操作系統                                                      Windows 7以上

* 由直流偏壓決定

具體配置請參考產品手冊。
