RFEA離子能量分析儀(Semion)

發布日期:2019-05-14 09:06 瀏覽次數:

Semion離子能量&離子流量分析儀用于測量真空腔室中等離子體的離子能量和離子流量。

該系統包括減速場能量分析(RFEA)多柵探測器(又稱阻滯場RPA)、腔室整體連接裝置和控制單元及軟件。RFEA探測器安裝于一個電極底座上,方便的置于腔室中的任意位置,可在多種等離子源條件下使用,如電容耦合、電感耦合、ECR、DC、微波和遠程源等。控制單元可提供所有需要的柵極偏壓,軟件可自動掃描和控制測量。



該產品的突出特點就是能夠?qū)?span style="font-family: "Microsoft YaHei";">RFEA探測器置于射頻偏壓表面上,并可以感知偏壓表面的Vdc。Impedans可以將RFEA探測器底座制作成晶圓大小的尺寸,測量作用于晶圓表面的離子能量和離子流量的均勻性。

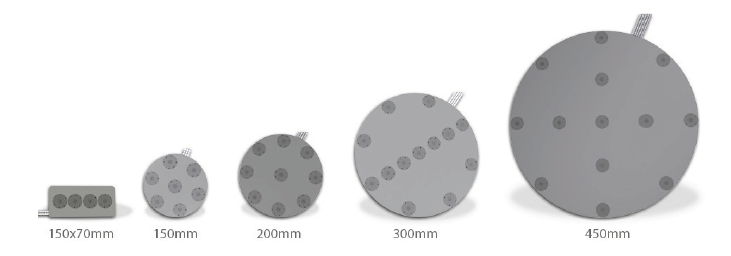

不同尺寸底座探測器



應用

 Semion系統在研究和工業領域應用十分廣泛:

  等離子體工藝研究

·    真空鍍膜

·    表面工程

·    半導體

·    太陽能/薄膜



         RFEA 探測器安裝于腔室內


系統配置

測量參數:

離子能量范圍                                                                  0 - 2000eV max

離子流量                                                                         0.001 - 700mA/cm2

時間分辨頻率范圍                                                          4Hz to 100 kHz

離子能量分布函數(IEDF)分辨率                                +/- 1eV nominal


RFEA 探測器:

探測器直徑                                                     33mm
底座直徑                                                        標準:70mm,100mm(4"),300mm(12") ,或按要求定制其它尺寸

底座厚度                                                        5mm

安裝                                                               探測器與底座一體化安裝

探測器殼體材料l                                            陽極氧化鋁,不銹鋼,或按要求定制其它材料

探測器底座材料                                             陽極氧化鋁,不銹鋼,或按要求定制其它材料

底座至腔壁連線長度                                     標準:650mm,可定制其它長度


腔室整體連接裝置:

法蘭型號                                                       標準: CF40; 或定制其他型號


電子控制單元

電壓范圍                                                      -600V to +600V (抑制電壓), -2000V to +2000V (柵極掃描電壓)

電流范圍                                                      100pA to 60mA

通訊方式                                                       USB 2.0

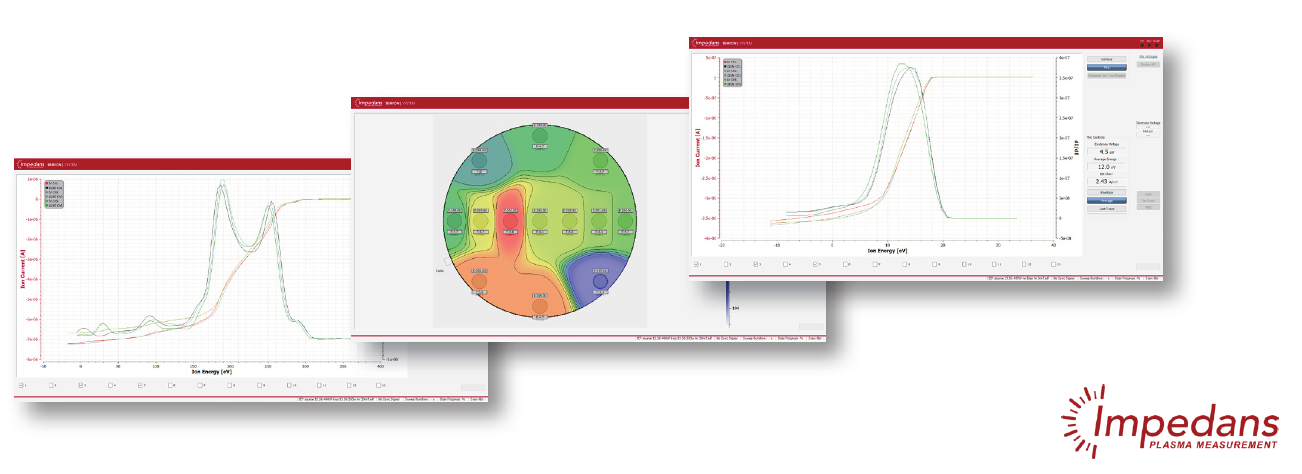

軟件

操作系統                                                      Windows 7以上


由直流偏壓決定

具體配置請參考產品手冊及致電010-88134534。
